>> HB-8210 A/B .................................................................. 數位電子重量顯示控制器
高品質. 高信賴度 . 高精確度
密碼鎖定保護設計高信賴度. 高精確度優越的使用效率及性能全數位化自動調整校正多元化. 強而有力的功能簡易方便的擴充介面功能

>> F.D.A.C

全數位化自動調整校正功能
HB-8210A/B 系列乃為一智慧型的數位電子重量顯示控制器。全自動化的零點調整及重量校正不僅快速簡單且萬無一失。僅需利用前面板輸入密碼, 並按"歸零"鍵即自動完成零點調整; 再將標準砝碼置於磅台, 輸入標準砝碼重, 即可完成重量校正。

>> F.D.S.P

全數位化參數及擴充介面設定功能

僅需利用前面板輸入密碼後, 設定有關的計量參數及擴充介面參數, 即可完成必要的功能設定。計量參數包含解析度設定, 最小顯示刻度設定, 自動零點追蹤設定, 小數點定位設定及震動偵測設定。擴充介面共有四種-OP-04, 05, 06, 及07。

特點說明:

HB-8210 系列分交流及直流兩種型式。
A. HB-8210A之電源供給為交流電壓, 可提供110VAC或220VAC, 訂貨時需指定電壓。
B. HB-8210B之電源供給採用12V直流電壓。
僅需利用前面板的數字鍵及功能鍵, 即可輕易的達到100%全數位化自動調整校正及功能參數的設定。
可利用"超微調"調整校正功能, 直接修正設定參作調整校正。
有抗射頻. 靜電及雜訊干擾之設計。
具微處理機當機偵測及自動回復電路設計, 穩定度高。
具遠程控制功能,可遠程控制歸零, 扣除皮重. 扣除皮重. 總重. 淨重及列印功能。
提供自動列印功能, 可選擇"限時" 及 "限重" 參數。
提供RS-232C通訊介面為標準功能。
提供密碼鎖定及密碼輸入功能。
最多可直接驅動八個荷重元傳感器。(350. 280mA )
具兩種扣除皮重的方式:
A. 直接按歸零鍵扣除皮重。
B. 輸入已知的皮重值, 內部自動計算扣除。

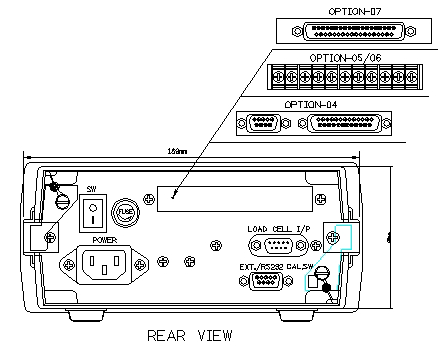

提供四種擴充選擇介面卡功能:
A. OP-04 : 印表機介面。
B. OP-05: 4-20mA 及0-10V類比信號輸出。
C. OP-06: 輸出入控制信號。
D. OP-07: 並聯BCD信號輸出。

比較功能. 表現. 特點及價格, HB-8210A/B 是您最佳的選擇.

技術規格:

型號	HB-8210A	HB-8210B
敏感度	1.1uV/D to 120uV/D (Min.)
零點調整範圍	1mV to 30mV
荷重元件激動電壓	12VDC
輸入阻抗	10M (Min.)
驅動能力	8個Load Cells, 每個350
溫度係數	Zero: (0.3uV + 0.0005% of dead load)/ C (typ.) Span: 5ppm/ C of reading (typ.)
A/D轉換方式	雙斜率積分
A/D解析度	130,000 Counts (Max.)
A/D轉換速率	4 次/秒
顯示解析度	10,000
非線性	全秤量的0.01%
重量顯示	13mm 字高.7位數字綠色螢光管顯示器
負值指示	顯示幕最左側"－" 負號指示
過負載指示	輸入訊號>36mV顯示" －－－－－－－”
無載或負載過低指示	輸入訊號<1mV顯示"○○○○○○○"
零點指示	▼ZERO 中心零點顯示(○ 0.25D)
振動指示	▼MD 重量顯示不穩定
毛重顯示指示	▼GROSS毛重顯示
淨重顯示指示	▼NET 淨重顯示
空重輸入指示	▼TARE ENTER 指示有空重輸入
調整校正指示	▼CAL 調整校正顯示
參數輸入指示	▼＊參數輸入顯示
電源指示LED	AC或DC電源輸入
電源	110 / 220VAC 10%, 50/60HZ	12VDC
重量	1.9kg (4.2lb)	1kg (2.2lb)
操作溫度	-10C to + 40C (+14F to + 104F)
儲存溫度	-10C to + 70C (+14F to + 158F)
操作濕度	95% 相對濕度(無凝結水)

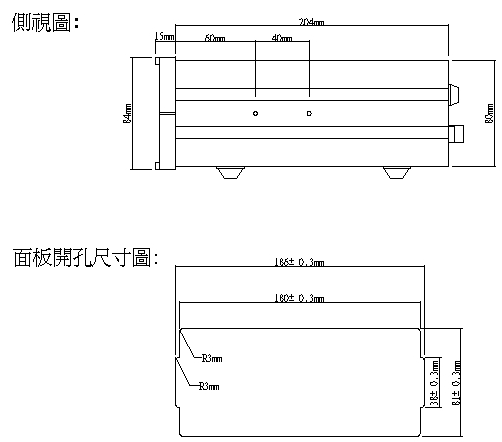

機構尺寸	195 (W) x 228(D) x 84(H)mm, 7.5(w) x 9.0(D) x 3.3 (H)inches

擴充選擇介面卡功能規格:

OPTION-04 -印表機介面
可連接各種不同型式之串/並列印表機, 可自動列印日期.時間.序號.料號.總重.空重和淨重
OPTION-05 -4~20mA及0~10VDC類比信號輸出介面
採用12-bit數位/類比信號轉換(D/A), 提供與HB-8210完全同步顯示的高穩定度4~20mA及0~10VDC類比輸出信號, 可廣泛的應用於相關的控制儀表. 並可設定同步輸出總重.空重或淨重值.
OPTION-06-輸出入控制信號介面
提供兩個輸入接點及四個輸出接點, 同時可提供下列四種不同的操作模式:
A. Normal Batching mode
B . Loss-in-Weight mode
C. Check Weighing mode
D . Comparison Weight mode
OPTION-07-並列BCD信號輸出
