HB-8212 高精度智能型重量控制仪表

高精度、智能型电子重量显示控制器

HB-8212为一智能型的数字电子重量显示控制器，全数字化自动调整校正功能，不尽快速简单且万无一失。全数字化参数及扩充接口设定功能，仅需利用面板输入密码后，即可设定有关的计量参数及扩充接口参数

标准特点:

俱微处理当机电源侦测保护及动作监视电路设计，稳定性高。
全数字化功能参数设定及自动化零点与重量调整，提高仪表安装的方便性。
采特殊键优先的输入方式，使复杂的过磅应用可以少量的按键并简单地操作。
可依据不同之磅秤使用场合，设定调节数字滤波器的强弱，来滤除使用场所机械性震动之影响，以达到快速而准确地计量。
可驱动八个并联之350 传感器，得以直接传感大型全电子式磅秤。
各项设定值及重量参数，均储存于不挥发性随机存取内存(NOV RAM)中，储存期限可达拾年以上。
具备以电池后备之32K BYTES静态随机存取内存，以记忆过磅数据，即使在断电情况下也不会丢失数据。
标准机具备有RS-232C串行传输接口，可连接大型数字指示器、计算器或串行式打印机。
标准机具备四点控制输入，三点控制输出，可做多种控制应用。
可选购第二串行通讯接口(OP-1)，得以作为磅秤配套，使标准串行接口连接大型数字指示器，第二串行接口连接计算器。
可选购RS-422/485通讯接口(OP-2)，配合串行通讯接口，使多台仪表可共享一组电缆线连接单一主机(计算器)。
可选购并列式打印机接口(OP-3)，以连接Centronics兼容型打印机打印过磅卷标或报表。
可选购4~20mA及0~10Vdc讯号输出接口(OP-4)，以连接可程控器(PLC)、远程显示器或DCS系统。
可经由设定选择，使HB-8212得以应用于「两次过磅」之磅秤系统，其第一次已磅而第二次未磅之资料最高可达100笔。
可经由设定选择，使HB-8212得以应用于计数秤系统。
可经由设定选择，使HB-8212得以应用于动物秤系统。
可经由设定选择，使HB-8212得以应用于动力输送式自动定位过磅控制系统。
可经由设定选择，使HB-8212得以自动打印或传输数据，而不需人员按键操作。
可经由设定选择，规划卷标或报表之打印格式及打印位置。
二次性自动更正，若仪表发生故障更换(新)后，仅需直接输入校正参数，不需再以标准码做调整校正的工作。

技術規格:

HB-8212
输入信号及A/D转换
输入敏感度	0.3μV/D
零点调整范围	0mV to 30mV
荷重组件激磁电压	12VDC, 280mA
输入阻抗	10MΩ (min)
A/D 转换方式	△ Σ
A/D 内部分辨率	20 BITS(1,000,000 刻度)
A/D 转换速率	20次/秒
数字部分
重量显示	13mm, 7digits high intensity cobalt-blue fluorescent tube
低于零点显示	负号(－)显示
过负载显示	输入信号>30mV"---------"
LED指示灯	零点、空重扣除、总重、净重、稳定、功能设定指定
输入键	0-9 数字键、归零、皮重扣除、总重/净重转换、数据打印、重量/数量转换、功能设定等按键
参数设定包含下列各项	稳定侦测时间自动零点追踪范围小数点最小分度最大秤量(量程) 滤波选择归零范围 A/D转换速率计量单位
调整校正方式	零点及重量数字化全自动更正
非线性	全秤量的 0.01%
一般规格
温度系数	zero... ±0.2 V RTI span... μ5ppm/°C of reading
后面板	传感器讯号输入... 7pin 工业级圆形接头外部控制... 9 pin D-type connector (Zero、Tare、Gross/Net、Print 、WT/CN)
供给电源	110, 220VAC ±10% ,50/60HZ
重量	2.5KG
操作温度	-10°C to + 40°C (+14°F to + 104°F)
操作湿度	Max. 90% RH (无凝结水滴状态)
机构尺寸	202(W) x 105(H) x 152(D) m/m 不含 Load Cell 连接器 202(W) x 105(H) x 220(D) m/m 不含 Load Cell 连接器

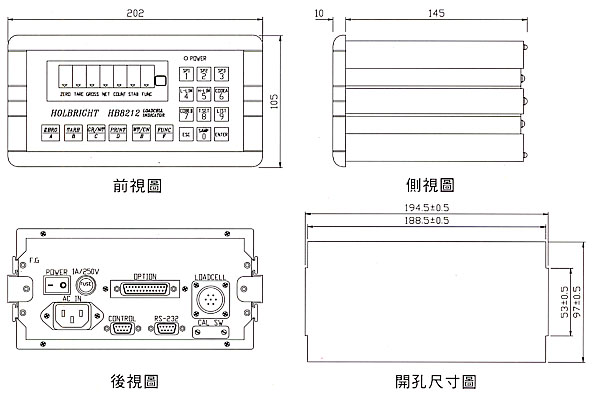

机械尺寸图:
