HB-8228 汽车衡/轨道衡专用模拟/数字两用型

过磅数据管理系统

HB-8228乃本公司专为产业界对数字/模拟式两用型汽车衡、轨道衡之使用需求而设计，它结合了电子重量显示器与过磅数据处理系统，网络链接接口，大型同步显示器，过磅设定控制等集多样化功能能于一体，不仅节省使用空间，更大大的提高了使用效率另外又提供了二个打印机输出接口，可同时打印磅单(卡片式列表机)及明细，分类统计报表(一般式列表机)。

HB-8228智能型，人性化的设计不仅具中文显示提示区无需记忆操作程序及指令，更提供了丰富且必要的错误讯息，使操作者得心应手，倍感轻松，随时帮助用户轻易驾驭计算机

HB-8228可连接各种厂牌及各型重量显示器，单纯的作为数据处理控制器的应用。

操作及性能特点说明:

1/60000的显示精度，1/16000000的分辨率，最多可同时连接16个数字传感器
人性化简单问答式的单键设计哲学，方便明了，易懂。
具联机操作查询，修改或清除未回磅车，已回磅车，默认车重之资料及车数。
具两个打印机输出接口，可同时打印过磅单及流水表与各分类统计报表。
具1个RS-232通讯接口及1个RS-485通讯接口
抗电磁波及射频干扰(EMI/RFI)之设计稳定性高
操作键盘另可接PS2 KEYBOARD (计算机专用键盘)
具以太网络接口(ETHERNET TCP/IP)直接与网络联机
过磅数据报含：日期：6位数，入出厂时间：6位数，车号：10位数(中英文数字)，料号:8位数，客户代号:8位数，序号:3位数，重量：6位数(总重-空重-净重)
具定量下料控制能力，使定量下料及过磅一次完成
记忆容量高达1MB, 5000部完成过磅的数据，500部未完成过磅的数据及默认500部的空车重。
计算机预存多种磅单的打印格式如一联式，二联式，三联式以及打印行距调整，均可由键盘直接输入参数选定。

数字性能特点说明:

数字传感---HB-8228 A/B可搭配以下的数字传感产品：
HB－DLC数位式传感器，HB-DCP,HB-DDB,HB-DSB等系列产品
HB－SDJB-4P四点式智能型多通道模数转换器(可接入1 至4个荷重元)
HB－SDJB-8P八点式智能型多通道模数转换器(可接入5 至8个传感器) 无论是新造或旧有磅秤系统，均能使您以极经济的成本轻松地达到磅秤系统全数字化。
模拟传感 -- 可连接各型传统模拟式荷重元
数据处理 -- 可连接各厂牌，各型重量显示仪表作为过磅料处理控制器
稳定度高－重量感测讯号于磅秤端即转换为数字讯息，再传送至指示器；有别于传统电子磅秤系统以微弱的模拟讯息传送，因而大大地提高了讯息抗干扰的能力与传送距离，使磅秤系统更为稳定。
调校方便－多传感器磅秤系统中的各传感器，均分别独立作数字转换；有别于传统电子磅秤系统将各传感器并联连接，因而大大地降低了磅秤调校的困难度。
检修容易－多传感器磅秤系统中的各传感承力点，均可分别以重量数据指示；因而得以清楚地判别磅秤系统机械结构的偏差，或传感器的好坏。使保养、维护、检修简单容易。
多重匹配－智能型数字式接线盒(Smart Digital Junction Box)可连接任何厂牌,任何型式的模拟式传感器进而直接将传统模拟式磅秤系统提升为数字化系统.
数据收集－内部俱数据收集器 (DATA Logger)设计，藉以收集每一个数字L/C的数据供比对分析及在线侦测。
无码调校－可以无须砝码即完成调校工作。
智慧判断－可自动分析判断过磅车辆属于一般载货卡车过磅，液体车(水车)或外来强风干扰过磅，进而启动相关的软件过磅程序，使您快速而有效的得到既稳定又精确的过磅值。

技术规格:

HB-8228
一般规格
使用电源	100~240VAC电源适配器(Adaptor) 输出5VDC 3A, 12VDC 2A
操作环境	操作温度: -10 ℃ ~+50 ℃ 操作湿度:85%相对湿度以下(无凝结水)
外型尺寸	213(I) X 178 (w) X 107(d) m/m
开孔尺寸	205(I) X 170 (w) m/m
重量	約1KG
显示规格
显示屏幕	256x64点阵蓝底背白光LCD
重量指示	6位数字显示，字高11mm或23.5 mm
讯息指示	16字x4列，5x7点字母显示
零点指示	▽zero 指示中心零点
稳定指示	▽stab 指示磅秤穩定
毛量指示	▽gross 指示显示数值为毛重
皮重指示	▽tare 指示皮重已设定输入
淨重指示	▽net 指示显示数值为净重
设定指示	▽func 指示"FUNCTION"功能设定操作
显示分辨率	300~60,000
输出/入接口规格
CANBUS介面	标准机2 PORTS, CAN PORT1&2)
外接操作键盘接口	PS2 KB 可连接计算机专用键盘操作
具备1个标准的并列打印机接口
RS-485通讯联机接口：选购(OP-01)
TCP/IP ethernet网络通讯接口 RJ45连接器：选购(OP-02)
控制DIO接口：选购(OP-03) a接点输入：4点DI，光偶合器隔离，干接点输入。 b接点输出：4点DO，光偶合器隔离，开集极晶体管输出。
第二个打印机接口：选购(OP-04)
控制模式：模式0: 用户自定I/O模式(User Defined I/O Mode) 模式1:桶槽投入模式(Hopper Charge Mode) 模式2:桶槽排出模式(Hopper Discharge Mode) 模式3:地磅I/O模式(Truck Scale I/O Mode)
RS-232通讯联机接口: 标准机1 Port, Serial Port 1)
打印分类统计报表
磅单打印
明细表
依车号，料号客户分类打印，分类统计报表
日报表，月报表
记忆容量
5000部已完成过磅的数据
500部未完成过磅的数据
500部预设(预存)空车重

HB-SDJB4/8智能型数字式转换接线盒规格说明

型号	HB-SDJB4/8 AC (交流)	HB-SDJB4/8 DC (直流)
数据转换信道	4个或8个独立的数据转换信道 (24bits delta sigma A/D)	4个或8个独立的数据转换信道 (24bits delta sigma A/D)
数据转换速度	128次/ 秒
内部分辨率	16,000,000个分度
显示精度	60,000个分度
信号感应敏感度	0.1uV/分度
量测信号范围	0.5mV/V to 3mV/V
激励电压	5± 0.25VDC
驱动能力	120mA可驱动8个350Ω传感器
供给电源	100~240±10VAC X 50/60HZ 开关电源	DC 20V~30V, 5w
最大传输距离	无限制	最大传输距离200m, (AWG22线径) *并接二条AWG22线可达370m长

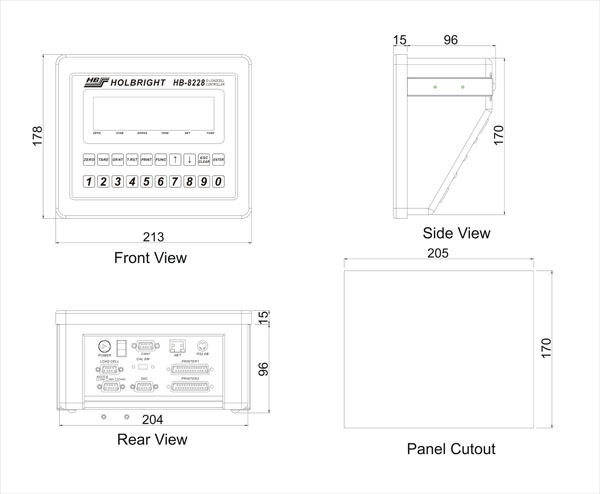

机构尺寸图:
