 HB-8218B 高速自動計量/配料控制器
高速自動配料暨動態計量工控專用機
廣泛應用於---飼料，預拌混泥士，瀝青，化工拌合系統暨自動配料控制系統動
HB-8218B 高精度自動/配料計量控制器乃專為應用於自動計量/配料,混料控制而設計的工控型專用計量控制儀錶, 其直觀式瑩幕, 堅固、輕巧不佔空間的外型設計以及每秒200 次高速A/D轉換的採樣數據資料，配合設計完整的自動配料計量控制專用軟體。其可廣泛的應用於各種動態計量控制配料系統。單一原料或多種原料的自動配料、混料、排料、計量...等控制系統或其它各種動態計量的應用，更可輕易的與PLC 連結使用,或與電腦連機使用。
在高速自動配料系統的應用上其精度及速度的技術性能指標,表現的更是無懈可擊,在專業團隊的精心設計下，三十年淬煉出性價比最高的工控精品,廣泛的應用在粉粒體高速計量/配料/混料等控制系統、失重秤、檢核秤…等計量機。HB-8218B絕對是您對完美品質的要求及性價比的睿智首選。
標準特點 :
- 每秒200次的A/D轉換速度,完全適用於高速的動態計量計量控制系統，尤其適用於高速自動計量、配料系統
- 面板可同時顯示即時重量及各項設定資料值,操作直觀一目了然
- 8位數顯示累計重量值(8 DIGITS TOTALIZER)
- 7位數顯示累計包數(批次)(7 DIGITS COUNTER)
- 所有的配方，設定資料均可經由前面板按鍵輸入並儲存於記憶體內
- 所有設定預存在主機內的配方,資料都具有斷電保護裝置
- 工業等級標準設計的工控儀表，適用於各種惡劣的工業環境
- 全數位化功能參數設定暨自動調整校正零點及重量
- HB-8218B內部設計了電源偵測及動作監視電路，從而提高了儀錶的可靠性
- 抗雜訊能力強，有效抑制電源、電磁波及無線射頻的干擾
- 共可記憶16組code(物料代碼或品種號)，每一組code包含：定量重量、第一段(快餵料、大供給、大投入)提前量、第二段(中餵料、中供給、中投入)提前量、落差重量、超過重量、差(不足)重量、零點附近重量上限重量及下限重量等控制輸出重量設定值(Setpoints)
- 標準機具備13個控制輸出接點，20個輸出接點功能，可由使用者自行定義使用
- 標準機具備13個控制輸入接點，28個輸入接點功能，可由使用者自行定義使用
- 標準機具備RS-232串列傳輸介面(串列介面1)，可連接遠端顯示器、計算器(電腦)及PLC等設備
- 可設定選擇檢核秤應用，具備低低(LoLo)、低(Lo)、合格(Go)、高(Hi)及高高(HiHi)等重量設定比較輸出功能。
- 可設定選擇失重秤應用，具備料斗秤應用之各種重量設定負值比較輸出。
- 可選購串列列印功能(OP-01)，內建萬年曆及時鐘電路，可輸出日期、時間、品種號、序號、秤重等資料，由串列介面1(RS-232)至序列式印表機
- 可選購RS-485/RS-422串列傳輸介面(串列介面2)(OP-02)，可作2線或4線式連接

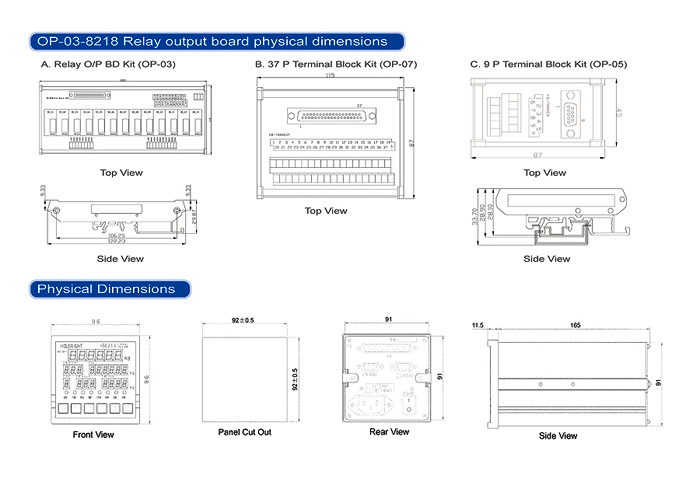

- 可選購外接式電晶體輸出(HB-8218B-EXT-TR-BD) (OP-03)或繼電器輸出板(HB-8218B-EXT-RL-BD)(OP-04)，直接驅動外部控制組件
- 可選購電櫃(電控盤)鋁軌安裝式D型連接器對歐式端子台轉接板，以方便接線、整線與安裝
- 轉接板型號如下：
- D型，9針轉接板: HB-TRANS 9 (OP-05)
- D型，25針轉接板: HB-TRANS 25 (OP-06)
- D型，37針轉接板: HB-TRANS 37 (OP-07)
技術規格:
| HB-8218B |
| 輸入信號及A/D轉換 |
| 輸入感量 |
0.3μV/D |
| 零點調整範圍 |
0.1mV to 30mV |
| 供給電壓 |
12VDC, 300mA, 可直接驅動8個(350Ω ) 傳感器 |
| 輸入阻抗 |
10MΩ (min) |
| A/D 轉換方法 |
△ Σ |
| A/D 轉換速度 |
200次/sec |
| A/D 解析度 |
高精度, 24 bits, (16,000,000)以上個刻度 |
| 溫度系數 |
零點...±0.2μ V/℃ RTI, SPAN...±15ppm/℃ |
| 數位部分 |
| 重量顯示 |
6位數, LED字幕顯示, 字高0.52”(13.2mmH) |
| 第一段入料設定 |
3位數 |
| 第一段入料設定 |
3位數 |
| 目標值 |
6位數 |
| 落差補償 |
4位數 |
| 原料代號 |
1位數 |
| 顯示解析度 |
300~60000 |
| 低於零點顯示 |
負號(－)顯示 |
| 過負載顯示 |
輸入信號>30mV"---------" |
| LED指示 |
零點、空重扣除、總重、淨重、穩定、SP1，SP2，SP3 |
| 輸入鍵 |
6個輸入鍵包含歸零、空重扣除、空重復歸、總重/淨重轉換、功能輸入鍵及錯誤訊息確認鍵.5個資料參數設定鍵,包含Esc., ▲ UP, ▼ DOWN, Sel., Enter. |
| 參數設定包含以下各項 |
- 穩定測試時間
- 自動零點追蹤範圍
- 小數點
- 最小分度
- 最大秤量(量程)
- 濾波選擇
- 歸零範圍
- A/D轉換速率
- 計量單位
|
| 調整校正方式 |
全自動數位校正 |
| 非線性 |
±0.01% (全量程) |
| 一般規格 |
| 後面板 |
傳感器輸入接口,, RS232X1, I/O輸出入介面 AC電源輸入, 電源開關,調整校正保護開關 |
| 供給電源 |
型式A: 110 或 220VAC±10% , 50/60Hz(出廠設定) |
| 重量 |
2.5KG |
| 操作溫度 |
-10°C to + 40°C (+14°F to + 104°F) |
| 操作濕度 |
85%相對濕度(無凝結水滴狀態) |
| 機構尺寸 |
96 (W) x 96(H) x 170(D)mm |

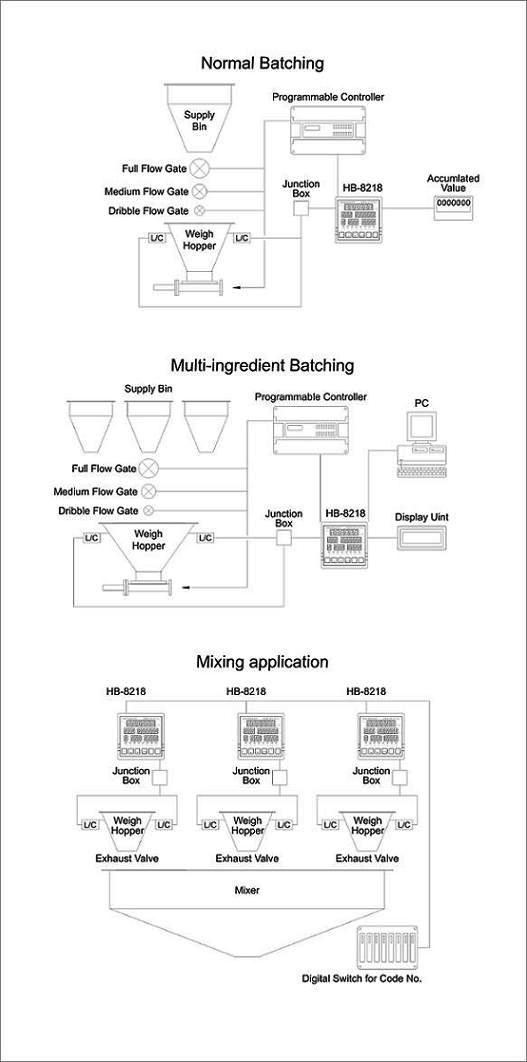

應用示意圖:

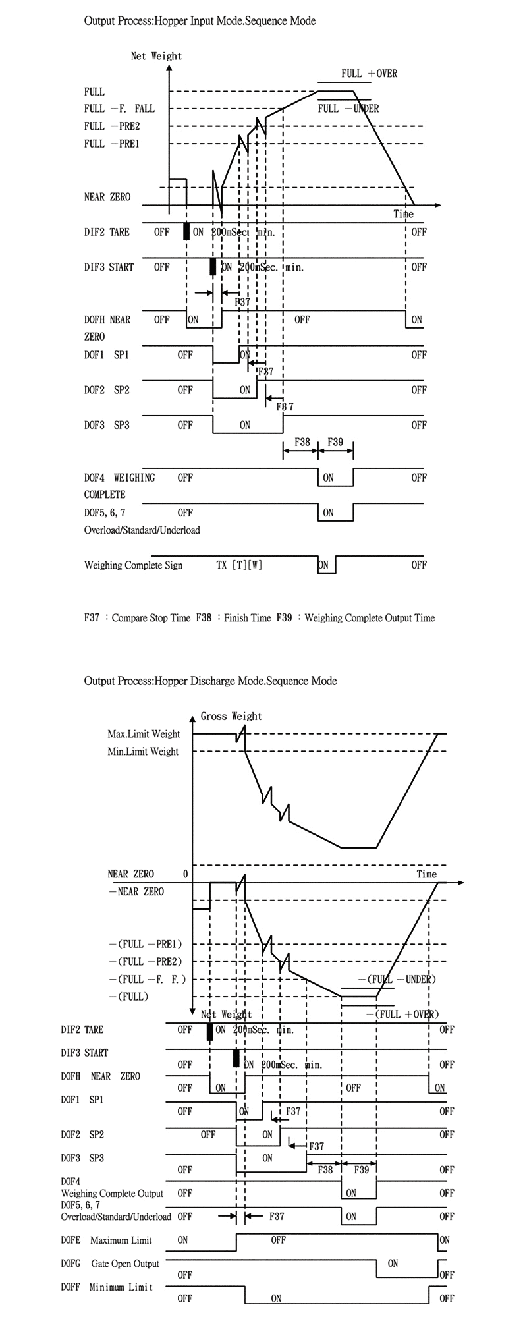

系統時序圖.
|
