 HB-8228 A/B汽車衡/軌道衡專用類比/數位兩用型
 過磅資料管理系統
- HB-8228乃本公司專為產業界對數位/類比式兩用型汽車衡、軌道衡之使用需求而設計，它結合了電子重量顯示器與過磅資料處理系統，網路連結介面，大型同步顯示器，過磅設定控制等集多樣化功能能於一體，不僅節省使用空間，更大大的提高了使用效率另外又提供了二個印表機輸出介面，可同時列印磅單(卡片式列表機)及明細，分類統計報表(一般式列表機)。HB-8228智慧型，人性化的設計不僅具中文顯示提示區無需記憶操作程式及指令，更提供了豐富且必要的錯誤訊息，使操作者得心應手，倍感輕鬆，隨時幫助使用者輕易駕馭電腦
- HB-8228可連接各種廠牌及各型重量顯示器，單純的作為資料處理控制器的應用。
操作及性能特點說明:
- 1/60000的顯示精度，1/16000000的解析度，最多可同時連接16個數字傳感器
- 人性化簡單問答式的單鍵設計哲學，方便明瞭，易懂 。
- 具線上作業查詢，修改或清除未回磅車，已回磅車，預設車重之資料及車數。
- 具兩個印表機輸出介面，可同時列印過磅單及流水錶與各分類統計報表。
- 具1個RS-232通訊介面及1個RS-485通訊介面
- 抗電磁波及射頻干擾(EMI/RFI)之設計穩定性高
- 操作鍵盤另可接PS2 KEYBOARD (電腦專用鍵盤)
- 具乙太網路介面(ETHERNET TCP/IP)直接與網路連線
- 過磅資料包含：日期：6位數，入出廠時間：6位數，車號：10位元數(中英文數字)，料號:8位數，客戶代號:8位數，序號:3位數，重量：6位數(總重-空重-淨重)
- 具定量下料控制能力，使定量下料及過磅一次完成
- 記憶容量高達1MB, 5000部完成過磅的資料，500部未完成過磅的資料及預設500部的空車重。
- 電腦預存多種磅單的列印格式如一聯式，二聯式，三聯式以及列印行距調整，均可由鍵盤直接輸入參數選定。
類比荷重元輸入介面:1埠
- 最小輸入靈敏度:0.3μ V/Division
- 零點調整範圍:0.1~25mV
- 感測器激勵電源:DC10
±5%, 240mA
- 跨度調整範圍:0.3μ V/Division~120μ V/Division
- 感測器驅動能力:8個350Ω感測器並聯
數位性能特點說明:
- 數位傳感---HB-8228 A/B可搭配以下的數位傳感產品：
- HB－DLC數位式感測器，HB-DCP,HB-DDB,HB-DSB等系列產品
- HB－SDJB-4P四點式智慧型多通道模數轉換器(可接入1 至4個荷重元)
- HB－SDJB-8P八點式智慧型多通道模數轉換器(可接入5 至8個傳感器) 無論是新造或舊有磅秤系統，均能使您以極經濟的成本輕鬆地達到磅秤系統全數位化。
- 類比傳感 -- 可連接各型傳統類比式荷重元
- 資料處理 -- 可連接各廠牌，各型重量顯示儀表作為過磅料處理控制器
- 穩定度高 － 重量感測訊號於磅秤端即轉換為數位訊息，再傳送至指示器；有別於傳統電子磅秤系統以微弱的類比訊息傳送，因而大大地提高了訊息抗干擾的能力與傳送距離，使磅秤系統更為穩定。
- 調校方便 － 多傳感器磅秤系統中的各傳感器，均分別獨立作數位轉換；有別於傳統電子磅秤系統將各傳感器並聯連接，因而大大地降低了磅秤調校的困難度。
- 檢修容易 － 多傳感器磅秤系統中的各傳感承力點，均可分別以重量數據指示；因而得以清楚地判別磅秤系統機械結構的偏差，或傳感器的好壞。使保養、維護、檢修簡單容易。
- 多重匹配 － 智慧型數位式接線盒(Smart Digital Junction Box)可連接任何廠牌,任何型式的類比式傳感器進而直接將傳統類比式磅秤系統提升為數位化系統.
- 資料收集 － 內部俱資料收集器 (DATA Logger)設計，藉以收集每一個數位L/C的資料供比對分析及線上偵測。
- 無碼調校 － 可以無須砝碼即完成調校工作。
- 智慧判斷 － 可自動分析判斷過磅車輛屬於一般載貨卡車過磅，液體車(水車)或外來強風干擾過磅，進而啟動相關的軟體過磅程式，使您快速而有效的得到既穩定又精確的過磅值。
技術規格:
| HB-8228 |
| 一般規格 |
| 使用電源 |
100~240VAC電源適配器(Adaptor)
輸出5VDC 3A, 12VDC 2A |
| 操作環境 |
操作溫度: -10
℃ ~+50
℃
操作濕度:85%相對濕度以下(無凝結水) |
| 外型尺寸 |
213(I) X 178 (w) X 107(d) m/m |
| 開孔尺寸 |
205(I) X 170 (w) m/m |
| 重量 |
約1KG |
| 顯示規格 |
| 顯示屏幕 |
256x64點陣藍底背白光LCD |
| 重量指示 |
6位數字顯示，字高11mm或23.5 mm |
| 訊息指示 |
16字x4列，5x7點字母顯示 |
| 零點指示 |
▽zero 指示中心零點 |
| 穩定指示 |
▽stab 指示磅秤穩定 |
| 毛量指示 |
▽gross 指示顯示數值為毛重 |
| 皮重指示 |
▽tare 指示皮重已設定輸入 |
| 淨重指示 |
▽net 指示顯示數值為淨重 |
| 設定指示 |
▽func 指示"FUNCTION"功能設定操作 |
| 顯示解析度 |
300~60,000 |
| 輸出/入介面規格 |
| CANBUS介面 |
標準機2 PORTS, CAN PORT1&2) |
| 外接操作鍵盤介面 |
PS2 KB 可連接電腦專用鍵盤操作 |
| 具備1個標準的並列印表機介面 |
| RS-485通訊連線介面：選購(OP-01) |
| TCP/IP ethernet網路通訊介面 RJ45連接器：選購(OP-02) |
控制DIO介面：選購(OP-03)
a接點輸入：4點DI，光偶合器隔離，乾接點輸入。
b接點輸出：4點DO，光偶合器隔離，開集極電晶體輸出。 |
| 第二個印表機介面：選購(OP-04) |
控制模式：模式0: 用戶自定I/O模式(User Defined I/O Mode)
模式1:桶槽投入模式(Hopper Charge Mode)
模式2:桶槽排出模式(Hopper Discharge Mode)
模式3:地磅I/O模式(Truck Scale I/O Mode) |
| RS-232通訊連線介面: 標準機1 Port, Serial Port 1) |
| 列印分類統計報表 |
磅單打印 |
| 明細表 |
| 依車號，料號客戶分類打印，分類統計報表 |
| 日報表，月報表 |
| 記憶容量 |
| 5000部已完成過磅的資料 |
| 500部未完成過磅的資料 |
| 500部預設(預存)空車重 |
HB-SDJB4/8智慧型數位式轉換接線盒規格說明
型號 |
HB-SDJB4/8 AC (交流) |
HB-SDJB4/8 DC (直流) |
| 資料轉換通道 |
4個或8個獨立的資料轉換通道
(24bits delta sigma A/D) |
4個或8個獨立的資料轉換通道
(24bits delta sigma A/D) |
| 資料轉換速度 |
128次/ 秒 |
| 內部解析度 |
16,000,000個分度 |
| 顯示精度 |
60,000個分度 |
信號感應敏感度 |
0.1uV/分度 |
| 量測信號範圍 |
0.5mV/V to 3mV/V |
| 激勵電壓 |
5± 0.25VDC |
| 驅動能力 |
120mA可驅動8個350Ω傳感器 |
| 供給電源 |
100~240±10VAC X 50/60HZ 開關電源 |
DC 20V~30V, 5w |
| 最大傳輸距離 |
無限制 |
最大傳輸距離200m, (AWG22線徑)
*並接二條AWG22線可達370m長 |

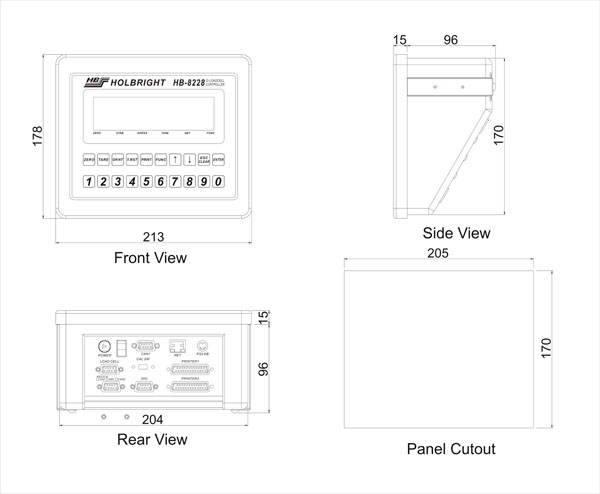

機構尺寸圖:
|
